一、概述
一、概述 為了適應公斤級品種中試，小批量生產的需求， 開發部經過精心設計，生產了從5L---50L不同容量的成套精餾裝置設備， 全套設備安裝在鐵制的井字架內，架子可配有升降地腳或者滑輪， 方便移動，是一座的完整的小型生產裝置。
20L成套精餾裝置實景圖
二、精餾部分
精餾系統中，從上至下分別由精餾頭、精餾塔、塔釜構成，為了滿足不同客戶的需求，塔釜分為四口燒瓶和雙層玻璃加熱釜兩種，對應的加熱裝置有電熱套、升降式油浴、循環式油浴等，20L以上的大容量的塔釜配備有專業的攪拌裝置和特制的機械密封構件，真空度可以達到100Pa。
精餾塔為電熱絲加熱保溫精餾塔，溫度可在0℃---300℃之間設定和顯示，由于其對溫度加熱的特性要求，加熱電壓可以通過可控硅調控，測溫原件采用了化工部化工裝置規定使用的PT100鉑電阻，各個部件連接口均采用40/70球磨口，方便安裝和維護，且真空度更易達到使用要求。

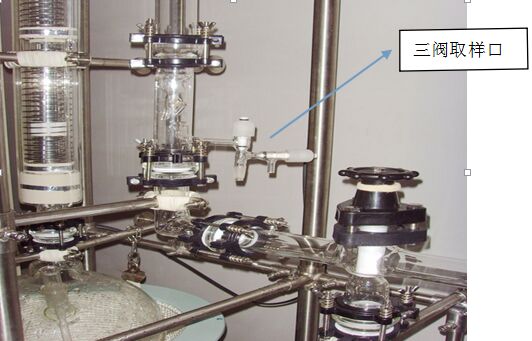

三、精餾取樣 精餾取樣為電磁閥或者步進馬達系列，出料口采用雙閥，當在減壓精餾時，可按需隨時取樣分析，不影響真空度和精餾操作
精餾頭有5225、5227、5228等多種型號，一般來說，5225和5227用于高沸點的物質的精餾，5228則用于沸點不是很高的普通物料精餾。精餾頭由塔頂冷凝器和回流比控制電磁閥共同組成，其結構緊密，冷凝器由夾套冷卻和蛇管冷卻雙冷合璧，電磁閥可以全回流、全出料、亦可設定用戶需求的回流比。

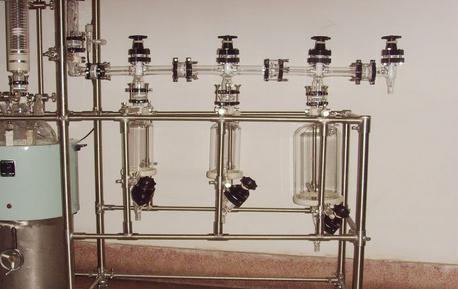

四、物料接收
接料瓶一般配置三個，其容量請見下表，如有特殊要求，請?zhí)崆案嬷�；在第三個接料瓶上配置一個冷阱，可以預防輕分子物料進入真空泵，達到保護真空泵的目的。
|
序號 |
塔釜容積 L |
部件連接口規格 |
接料瓶容量配置L |
|
1. |
5 |
40# |
2/2/5 |
|
2. |
10 |
40# |
2/2/10 |
|
3. |
20 |
40# |
5/5/20 |
|
4. |
30 |
70# |
10/10/30 |
|
5. |
50 |
70# |
10/10/50 |
接料瓶為桶形或者球形結構，下至放料閥，上至進料口和抽真空口，其側面設有小型放空閥。如果實驗的物料在常溫下即為固體，可以另加出料和進料全保溫存儲系統，以滿足特定的精餾實驗需要。

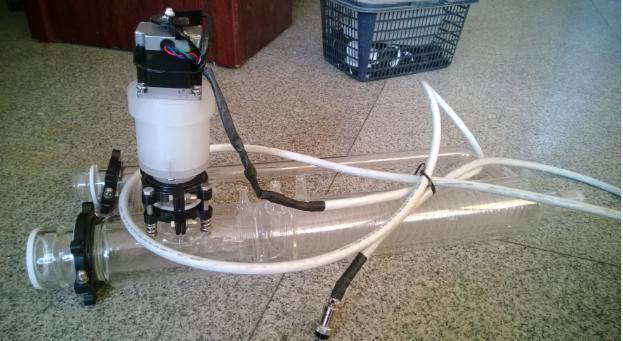

左圖為新的步進電機驅動回流比的精餾頭，比較電磁閥而言，電機驅動更平穩，無碰撞，可以延緩設備壽命，同時做到出料回流更精確，不浪費物料等優點。
