集束精餾
精密精餾裝置
簡介
| 隨著市場的競爭，各方面對產品質量的要求不斷提高，應用精密精餾方法提高產品質量，是其他許多提純方法不可取代的重要手段。實驗室精密精餾裝置是精細化工、日化、輕化、醫藥工業、石油煉制、農林化工等部門產品開發實驗、提純、精制物質的必備裝置，亦是大專院�？蒲薪虒W(xué)的重要實驗設備。
本裝置精餾頭、精餾塔、填料、溫度測量、真空裝置等主要部件 有多種規格型號，可供不同產品精制需要選擇、配用，凡玻璃儀器全部采用標準磨口連接，安裝更換非常方便；回流比控制器不僅可用于實驗室小樣試驗，而且只要增加部分附件，即可擴展用于中、小規�；どa(chǎn)裝置上做精餾回流控制之用。本公司對于用戶產品試驗中的特殊要求，還可以另行代為設計制作專用部件。 |
 |

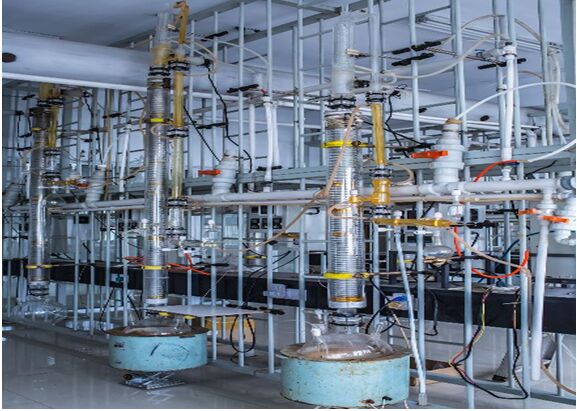

20L公斤級精餾裝置實景圖
2.精餾裝置主要部件介紹

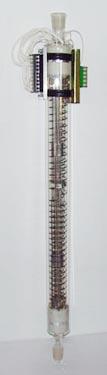

| 2.精餾裝置主要部件介紹 一、電加熱精餾塔 電加熱精餾塔塔徑有14mm、19mm，24mm，29mm，34mm，50mm、70mm、100mm、共8種，塔高700mm，1000mm，1300mm三種。由于采用特制球口聯接，故如果需要2000mm塔高時，只要把700mm塔加接到1300mm的塔上即可。 精餾塔由內 中 外三管組成，內芯管內充滿填料，內管外和中管外均纏繞扁形電熱帶，外層為隔熱保護層。 電熱保溫分上、下二層獨立溫度設置調節，由BCH精餾控制臺供電，溫度測量上、下層均采用Pt100鉑電阻，引線接至精餾控制臺，由數顯表顯示各點溫度精度為0.1℃，電加熱精餾塔控制溫度范圍寬，特別適合高溫精餾操作。
在精餾塔保溫外套管上口處，分別固定有二排接線斷子板，其中一排是接線端子板接２２０Ｖ交流加熱電源，另一排為接測溫鉑電阻用，接線方式見右 |
 |

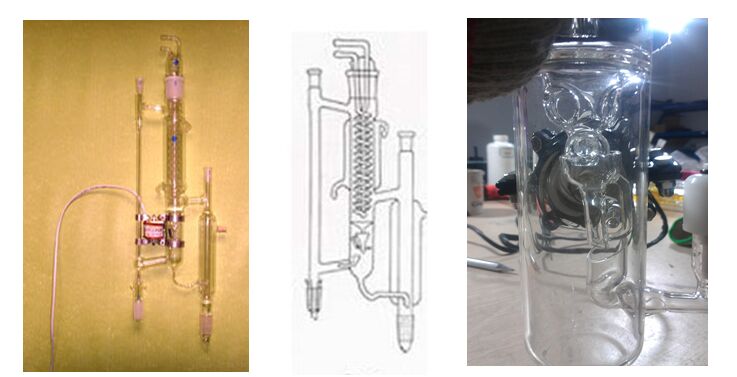

二、精餾頭（搖擺磁鐵漏斗）：
該精餾頭采用夾套和蛇形雙重冷凝管冷卻，回流比是通過帶磁鐵三角漏斗擺動的位置來控制，由兩個部件組成，清洗方便，在上磨口加上必要的配件，即可在減壓情況下操作。

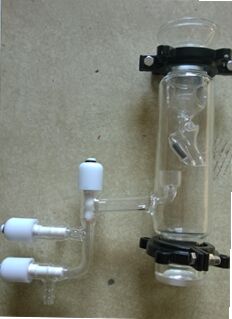

| 三、真空取樣器冷卻后流出的物料經真空接輸流入組份分配器接受瓶十，在真空接輸器下部裝有真空取樣器，取樣時關閉取樣瓶側閥，待系統真空平衡后無聊流入取樣瓶時，取樣結束后關閉取樣閥，開啟取樣瓶側放空閥，脫下取樣瓶。整個過程無需停止精餾，不浪費真空！ |  |

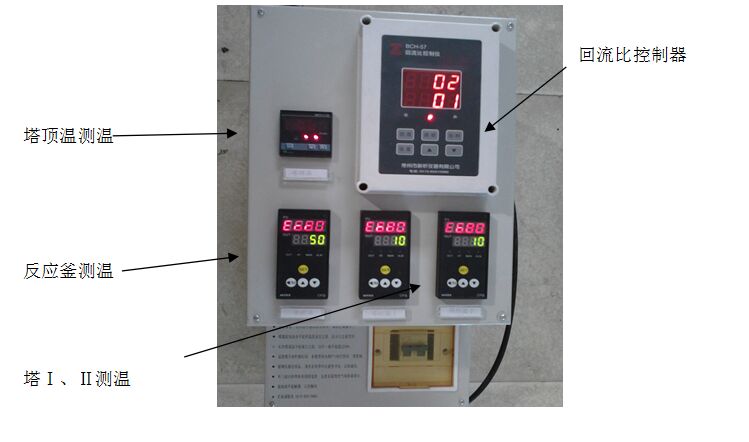

四、BCH-57型精餾控制箱
整套實驗室精餾裝置，電子控制儀器主要有以下三部分組成：
1.回流比控制器 2.精餾操作控制臺
3.數顯真空溫度計 4.數顯塔頂測溫溫度計
