精餾裝置安裝說明

新聞來源：e-park.cn 發布時間：2015-4-13 20:13:00　點擊數：標簽：

以下是本裝置的安裝方法，如果有細節不了解的請隨時與我們聯系。注意：所有玻璃組件都必須輕拿輕放，安裝過程中不得用力過大及碰撞,以免造成不必要的損失。

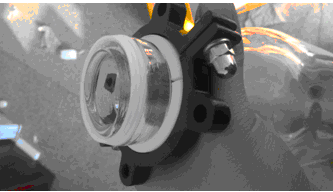

組裝之前應先在各個玻璃接口上裝好法蘭夾，內置入四氟墊圈，以完成組裝的準備工作。如下圖：

1. 整套設備應以精餾塔為基準安裝。先把精餾塔用不銹鋼夾具固定(位置在塔體突出的下部托住)，把夾子手柄裝在與溫度計相對的一面（方便讀取溫度計示數）。兩夾子應在保持平行。夾子不應過緊，夾柄能略微晃動即可。

2. 把塔用鋁制黑十字架固定在支架上，塔體的垂直度可通過鋁制黑十字架或塔上的不銹鋼夾具來調整。底部與地面應流出電熱套，燒瓶以及升降臺的適當高度。
3. 裝配精餾頭電機總成，不同于以往電磁式精餾頭，電機通過調整傳感器之間的間隙來控制撥片擺動的幅度。一般不需要調整傳感器的位置，已畫好痕跡線。注意：必須了解電機擺動位置后再連接，否則可能把漏斗損壞。組裝之前需通過控制面板來確定“出料”、“回流”各自的位置，然后將撥片插入精餾頭漏斗內，再根據反復按：“出料”、“回流”兩個按鈕來調整位置，用螺絲緊固即可。然后把精餾頭總成裝在塔上部。上方用試管夾固定，如電機總成與后方支架頂死，可調整精餾塔位置來解決。

4.  如果要調整直管或其他不見位置及垂直度，不能單方面受力，應注意其他受力點以防損壞。把直管與精餾頭另一接口連接，直管下方裝上取樣器（取樣器瓶口位置自行調整）。
5.  把放料總成與取樣器連接并用試管夾固定，接料瓶用試管夾托住。
6.  塔底將燒瓶緊固。
7.  固定控制盒。

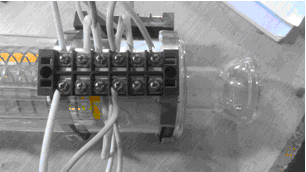

8.  根據圖中所示接線。（塔控溫1為塔上半段控線，2為下半段控線，釜控溫為加熱套控線）。
